Popis strojů – základní vybavení

Formátovací pila je tradiční stroj určený pro veškerou truhlářskou výrobu a je vhodný pro oddělení deskového a masivního materiálu na profesionální úrovni. Základ stroje tvoří ocelový svařenec, který je uzpůsoben pro snadnou manipulaci se stroji za použití paletizačního nebo vysokozdvižného vozíku . Pilový agregát je uložen v šesti strojích na přesně frézovaných půlměsících, které zajišťují velmi přesné naklápění agregátu . Pojezdový vozík je uložen na tvrzených tyčích s kladkami. Provedení stroje je velmi přesné s důrazem na kvalitní zpracování . Elektromotory pohonné jednotky zabezpečují dostatečný výkon stroje i při plném zatížení .

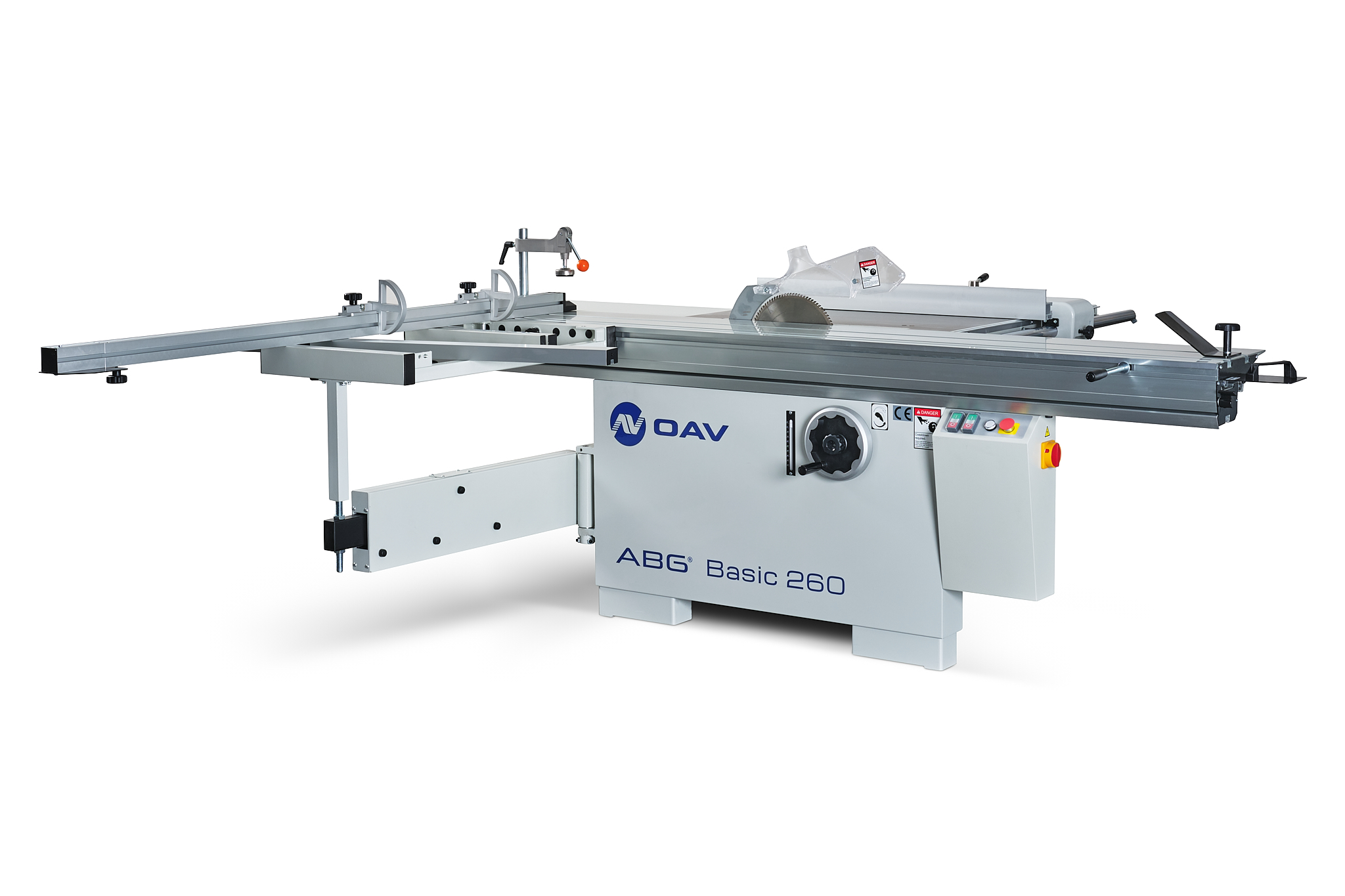

OAV - ABG Basic 220/260

Pevná a stabilní konstrukce rámu a 2 samostatné motory pro pohon hlavního kotouče (5HP) a předřezu (0,75HP) jsou společně s pojezdovým stolem o délce 2200/2600 mm na základě skříňových formátovacích pil ABG Basic 220/260. Plně uspokojí požadavky každé truhlářské dílny zabývající se zakázkovou výrobou nábytku, která pro své potřeby hledá doplňkový stroj zejména na přípravu dílců a rozměrů boků. Plně ji ocení i každý začínající truhlář.

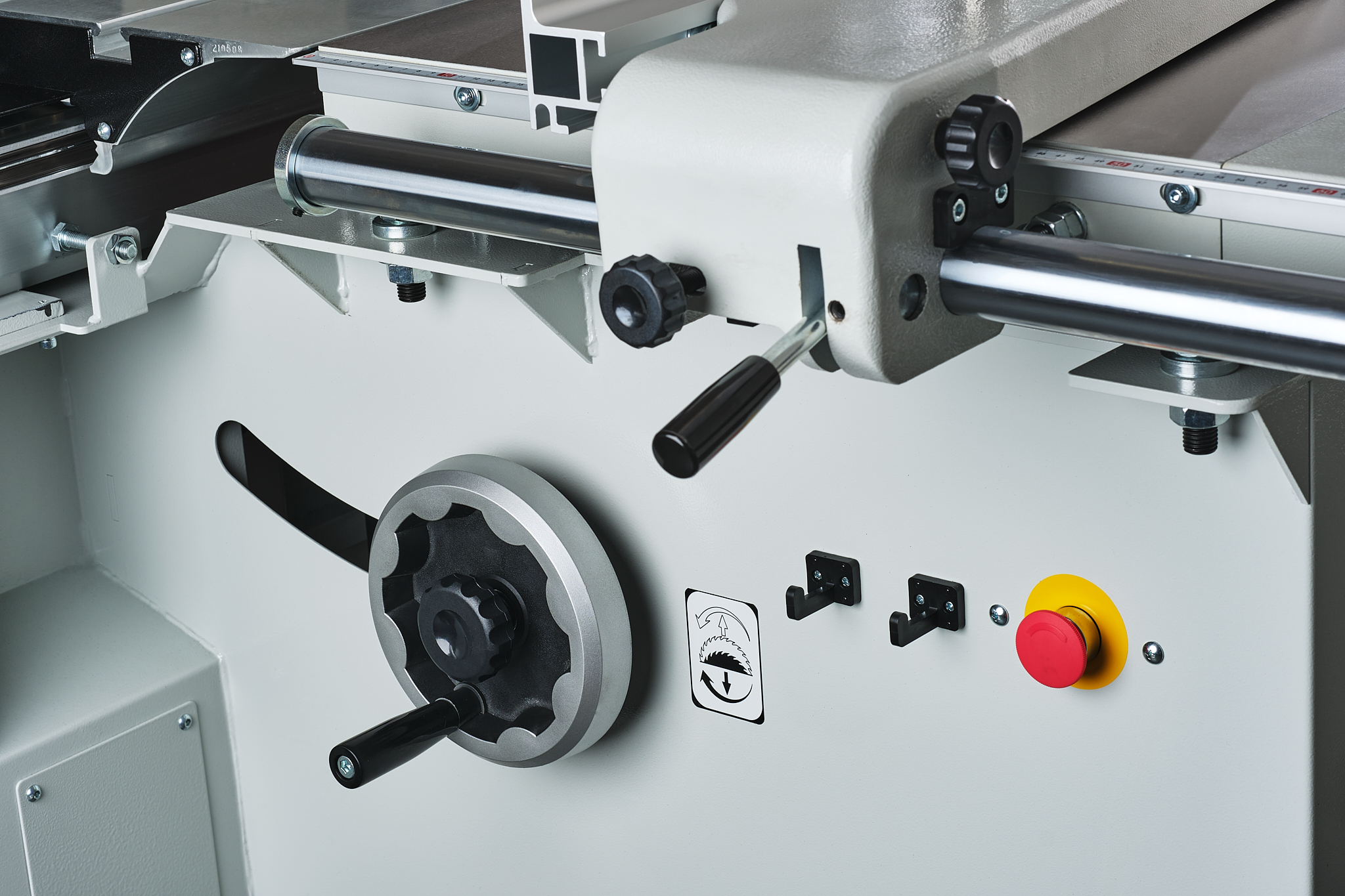

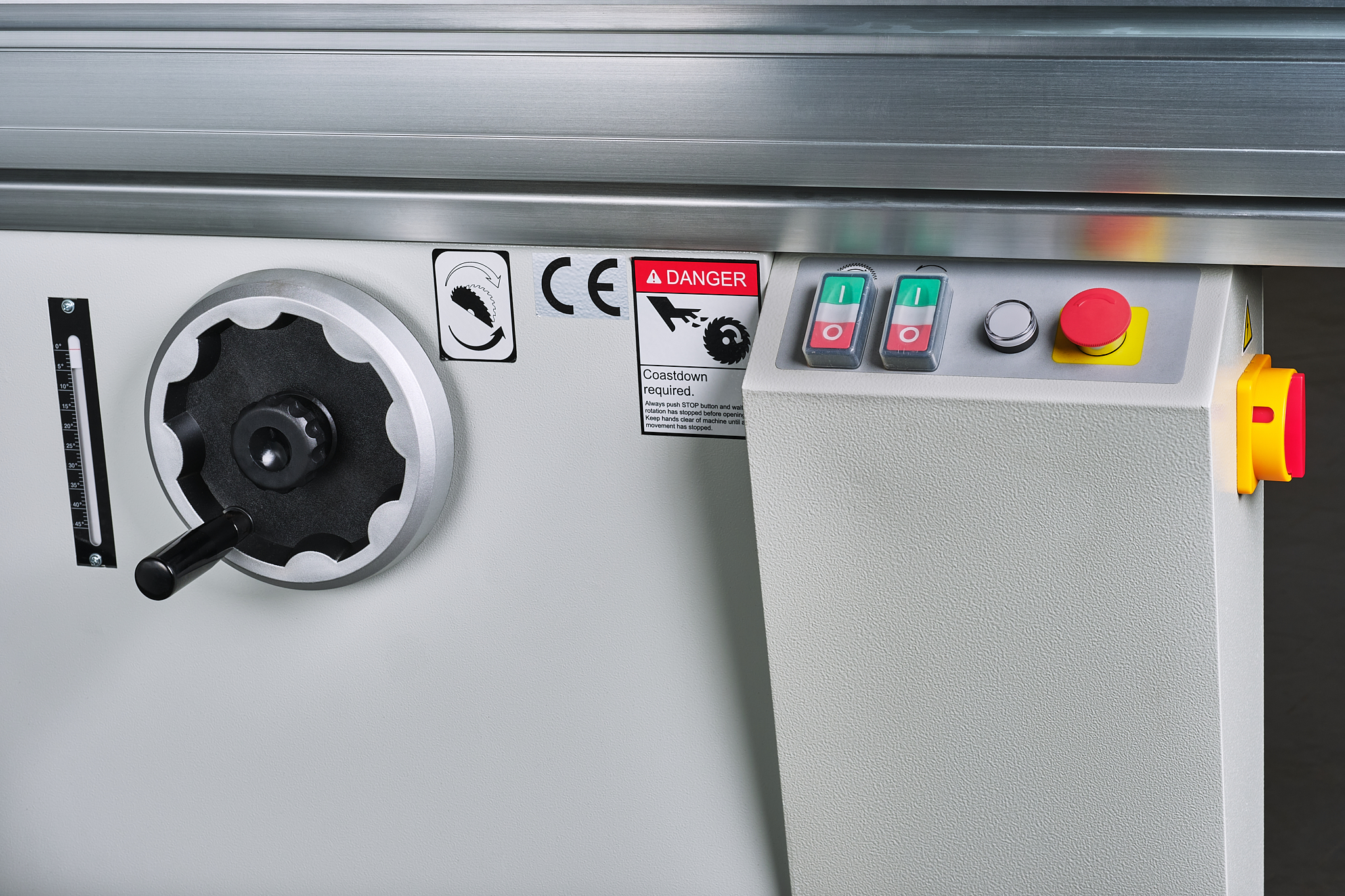

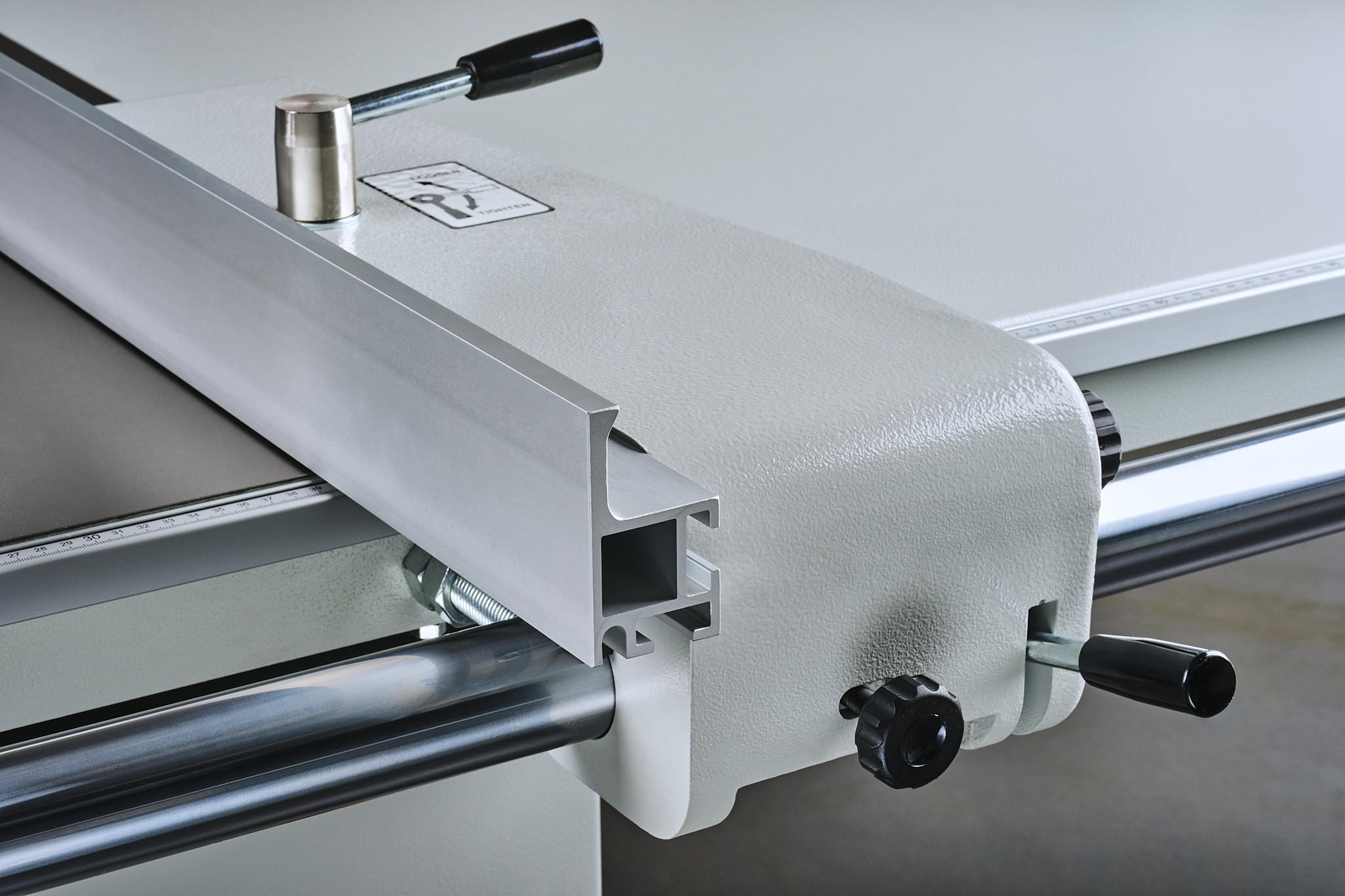

Pojezdový stůl je uložen na kuličkové kleci, která se pohybuje ve čtveřici ocelových pásků. Na této pile lze řezat kotoučem s maximálním průměrem 355 mm, předřez má průměr 120 mm. Hlavní pilový kotouč se otáčí rychlostí 4000 ot./min., předřez 8000 ot./min. Maximální prořez s kotoučem 305 mm je 90mm resp. 62mm při naklopení na 45 o , naklápění a zdvih kotoučů je manuální. Šířka řezu 835mm a pevné paralelní pravítko s jemným doladěním vedené po kalené tyči spolehlivě zajišťuje přesnost řezu.

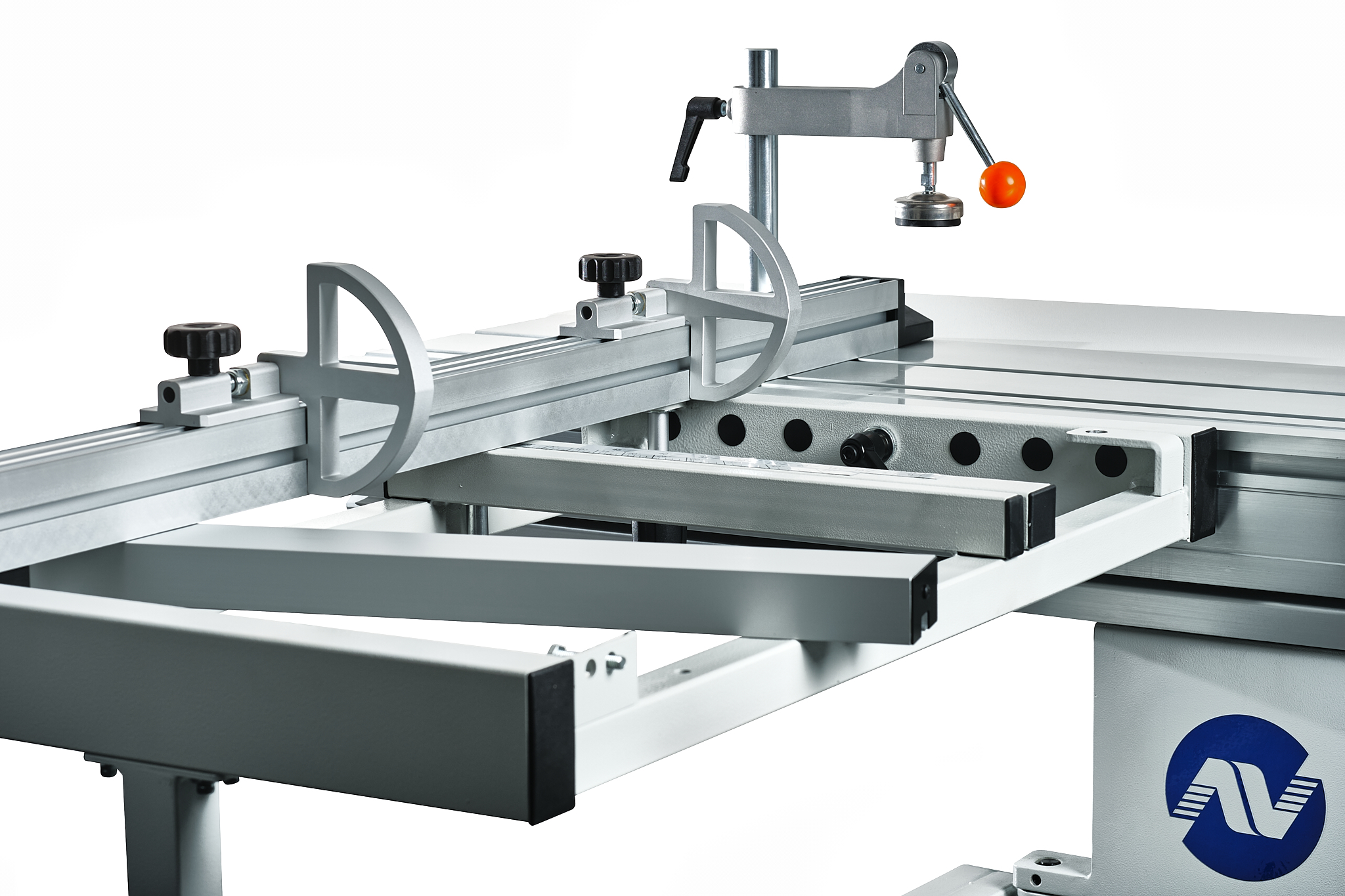

Dostatečně velký výložník, který lze zafixovat v každé poloze v délce pojezdového stolu poskytuje možnost uchycení hlavního úhlového pravítka jak pro řez před pravítkem, tak i za pravítko.

Součástí vybavení pily je excentrický přítlak, botka pro práci s maxivem, jednoduchý kryt odsávání uchycený na klínu, předřezový kotouč a 1 zarážka na hlavní pravítko. Pila váží 479 kg.

Technické parametry:

• Příkon hlavního motoru 5 HP

• Příkon předeřezu 0,75 HP

• Délka pojezdového stolu 2200/2600 mm

• Počet otáček za minutu 4000

• Šířka řezu 835 mm

• Velikost hlavního kotouče s nasazeným předřezem 355 mm

• Hmotnost 479 kg
