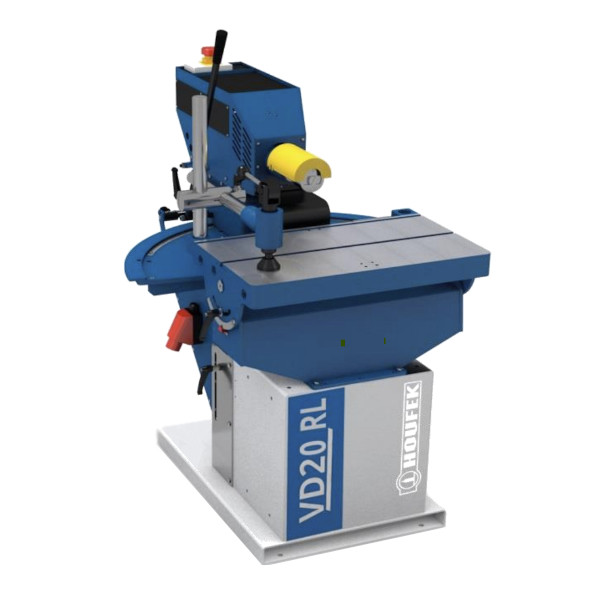

Houfek dlabačka VD 20RL

Houfek dlabačka VD 20RL - podélné nakl.stolu s natáčecím vřetenem

VD 20RL je univerzální dlabačka středního výkonu s upínacím průměrem do 20 mm, kdy se při obrábění pohybuje vrtací jednotka a obrobek je pevně na pracovním stole.

Stroj lze vybavit kolíkovým zařízením, otočnými či sklápěcími stoly, vrtacím vřetenem otočným kolem vertikální osy, pneumatickým upínacím excentrem a navíc stroj také doplnit o opěry s válečky pro bezpečné uložení součástí.

Pracovní činnosti, které se na stroji provádějí je vrtání a dlabání. Stroj je určen do profesionálních dílů a provozů.

Technické údaje:

Základní vybavení:

Pracovní stůl ...................................700x400 mm

Motor................................................. ........1,5 kW

Otáčky vřetena..................................3000 ot/min

Maximální výška dlabu nad stolem........160 mm

Rozsah podélného pohybu......................200 mm

Rozsah příčného pohybu.........................320 mm

Zdvih vřetena...........................................160 mm

Upínací průměr nástroje.......................0 - 20 mm

Max. délka nástroje..................................175 mm

Upínací exentr ................................................1 ks

Naklápění stolu podélné.............................+/- 45°

Natáčení vřetena.........................................+/- 65°

Otáčení stolu.....................................................NE

Rozměry stroje....................1450x1000x1000 mm

Hmotnost stroje..........................................335 kg

Volitelné příslušenství:

Motor 2,2 kW (3 HP)

Dvourychlostní motor 1,5/1,9 kW, 1440/2880 ot./min.

Frekvenční měnič motoru - rozsah 800 - 3600 ot./min

Kolíkovací zařízení s roztečemi 16-22-25-32 + nulové pravítko

Dvoupákové provedení pro verze F, R a LC

Průmyslový laser

Pneumatické uchycení obrobku

Úhlovací pravítko +/- 45°

Upínací excentr

Zařízení na upínání deskového materiálu

Opěrný doraz 1000 mm

Levá podpěra s válečkem 1400 mm

Pravá podpěra s válečkem 1400 mm

Mechanické číslicové odměřování výšky vřetena

Kleštinové sklíčidlo

Kleština 1.ks - upínací průměr 10 mm

Kleština 1.ks - upínací průměr 16 mm

Pneumatické kolíkování

Sada dlabacích vrtáků D = 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20

Sada dlabacích vrtáků - spirálovitých D = 6, 8, 10, 12, 14, 16
