OAV - ABG MAX 370 RapidEdge Pro

Olepovačka hran OAV s předfrézovacím, rožkovacím agregátem umožňuje rychlou výměnu hran 0,5 mm 1 mm a 2 mm v rámci uživatelsky přívětivého dotykového panelu.

Chcete profesionální olepovačku hran, která dokáže pracovat rychle a efektivně?

Zde je jen několik výjimečných vlastností, kterými Rapid Edge Pro vyniká:

-Rychlé nastavení olepovačky při změně olepovací hrany (0,5/1/2mm) přímo z panelu stroje – pneumaticky

-Přesnost a kvalita nalepené hrany díky multirádiusové cidlině R1/R2 a možnost výměnných rožkovacích agregátů s nástrojem R2 nebo R1. RapidEdge Pro - vždy dokonalé zarovnání a ořezání hran a začištění nalepené hrany.

-Odolná konstrukce: Náš stroj je konstruován tak, aby vydržel každodenní náročné používání.

OAV - ABG MAX 370 RapidEdge Pro

Technické parametry

• Rozměry stroje (D x Š x V) (mm)

• 3960 x 720 x 1748 mm

• Hmotnost (kg)

• 905 kg

• Max. tloušťka hrany

• 3 mm

• Min./max. tloušťka obrobku

• 8 - 45 mm

• Min. délka obrobku

• 170 mm

• Min. šířka obrobku

• 90 mm

• Výška pracovního stolu

• 960 mm

• Rychlost posuvu

• 9 m/min

• Připojení odsávání

• 3 x 125 mm

• Spotřeba energie

• 6.7 kW

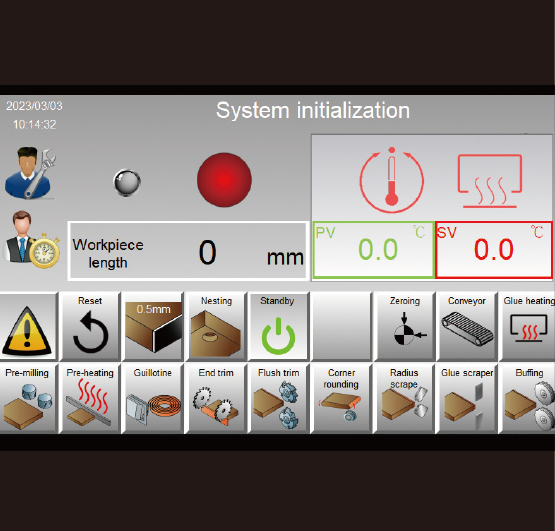

Dotyková obrazovka – v českém jazyce Ovládací systém HMI omezuje ruční nastavení na minimum a umožňuje rychlou, snadnou a intuitivní volbu a ovládání agregátu i kompletní sledování všech funkcí stroje z obrazovky.

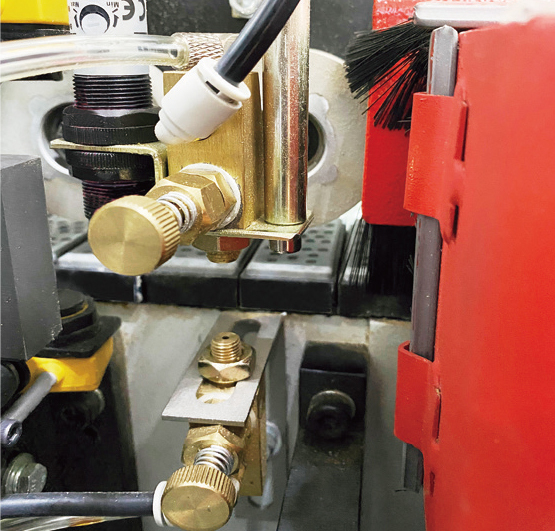

Postřikovací jednotka:

Nanesení separačního prostředku shora a zespodu, aby se zabránilo ulpívání zbytků lepidla na obrobku.

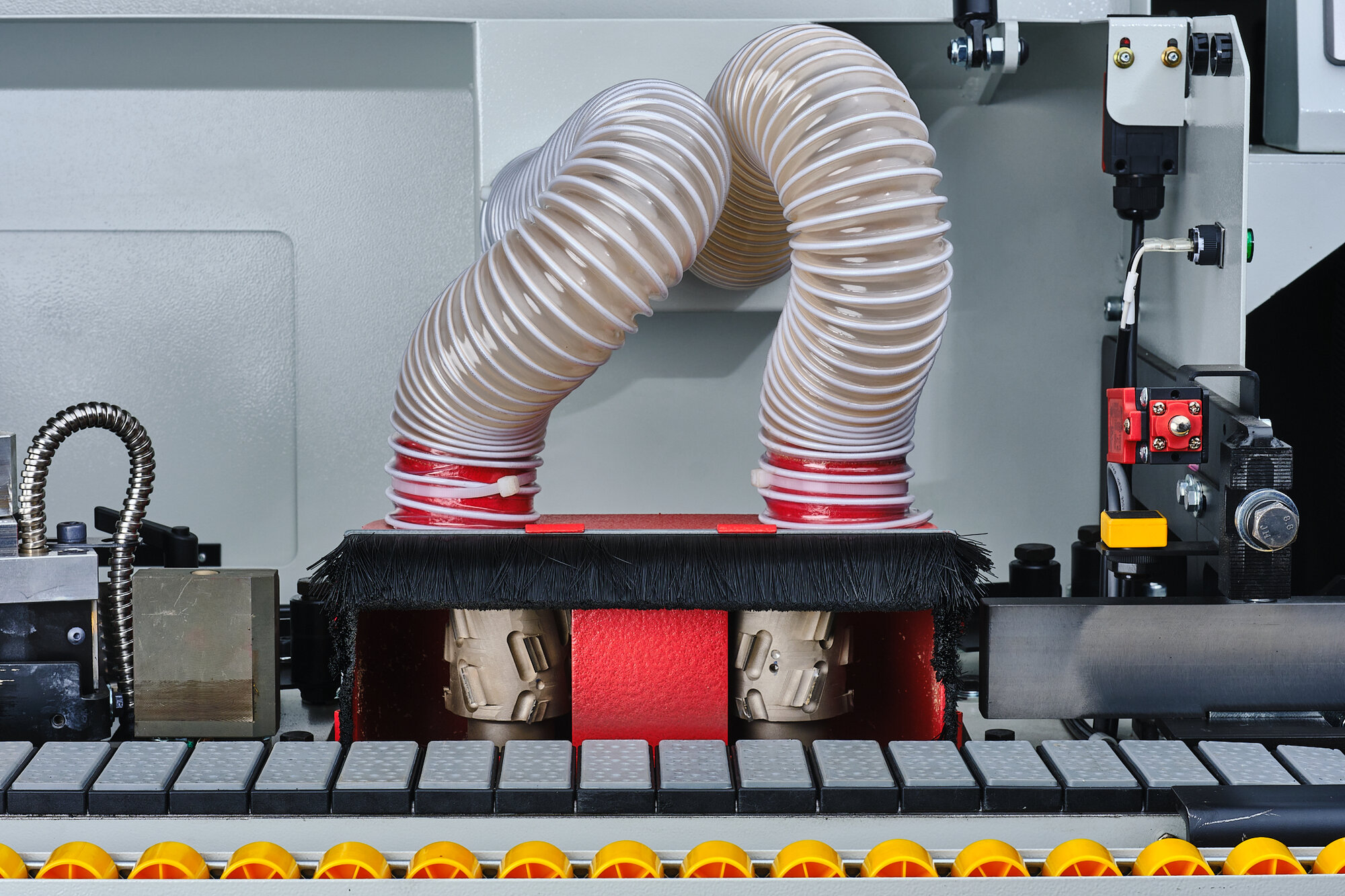

Předfrézovací jednotka

Dvě protiběžně rotující aktivační jednotky s individuálně nastavitelnými spirálovými frézami, které zajišťují prvotřídní opracování hran před nalepením obrobku na hranu.

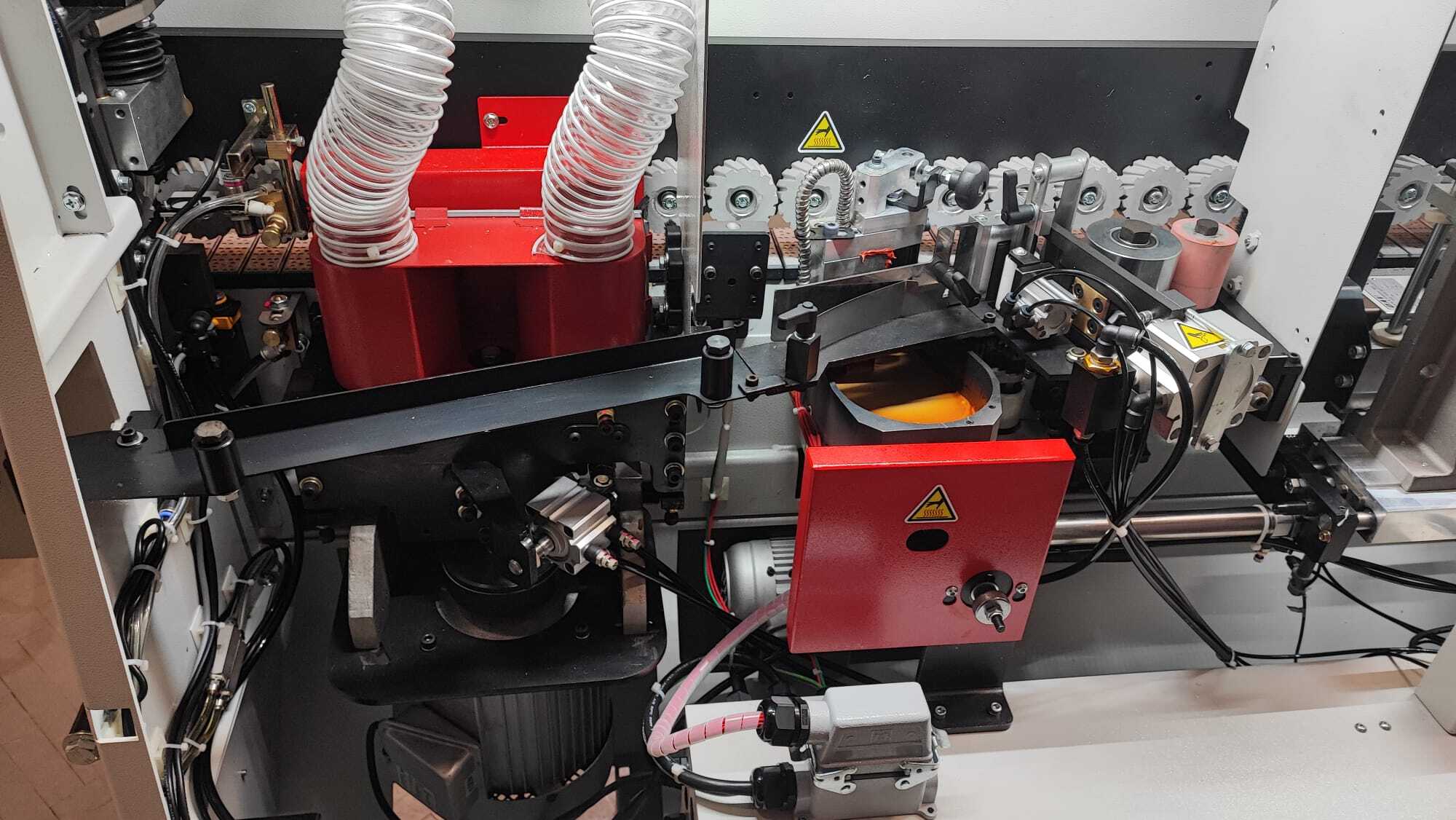

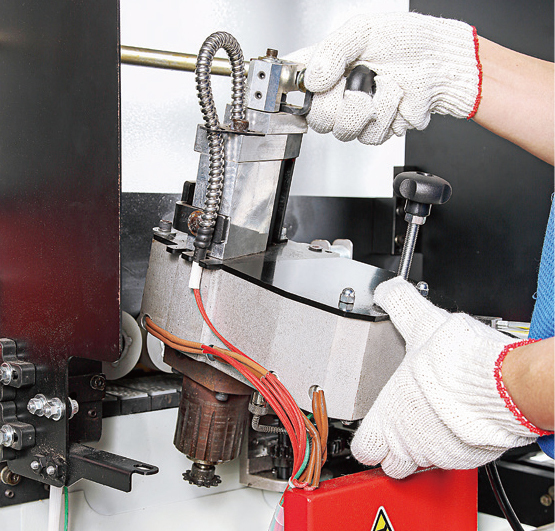

Rychlovýměnná vanička na lepidlo

Nádoba na lepidlo s teflonovým povrchem má kapacitu 1,2 kg, krátká doba zahřívání umožňuje rychlou provozní připravenost. Rychlovýměnný systém nádoby na lepidlo zaručuje nejkratší dobu čištění a výměny při výměně lepidla. Náhradní vanička 29.000,-Kč bez DPH

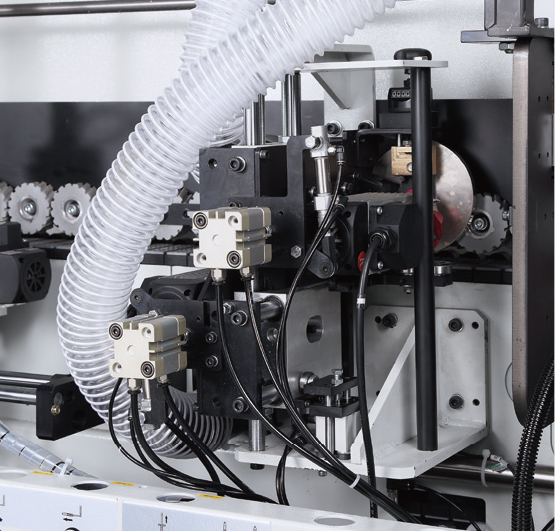

Kapovací jednotka:
Kapovací pilky jsou uloženy na vysoce přesných lineárních ložiscích, která zajišťují perfektní výsledky pro různé typy hran.

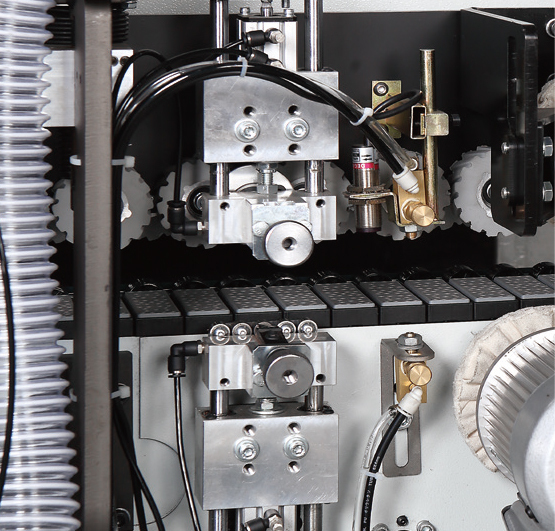

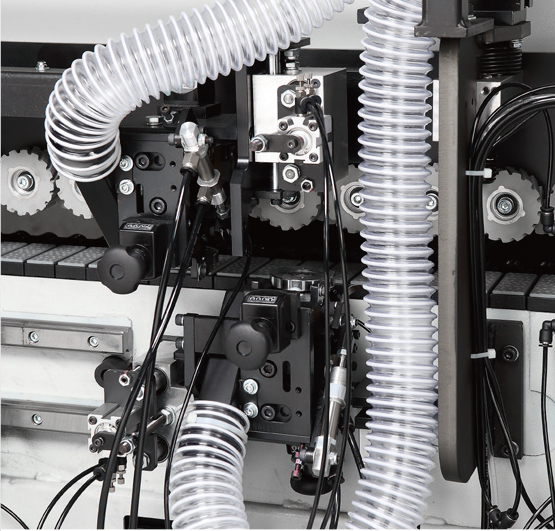

Horní a spodní frézovací jednotka:
Kompletní elektropneumatické nastavení z panelu stroje hrany  0,5/1/2mm , kombinované frézy z tvrdokovu s rádiusem.

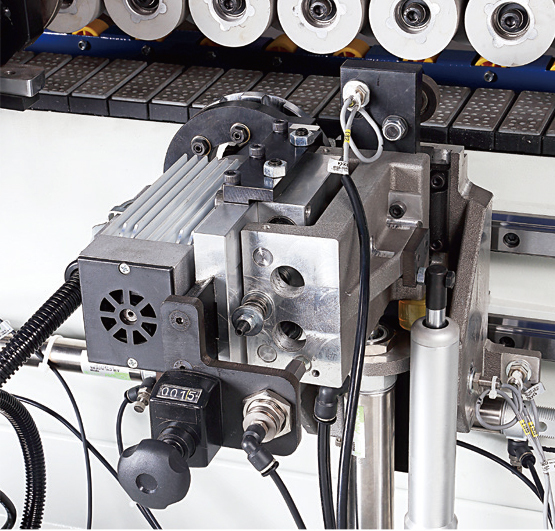

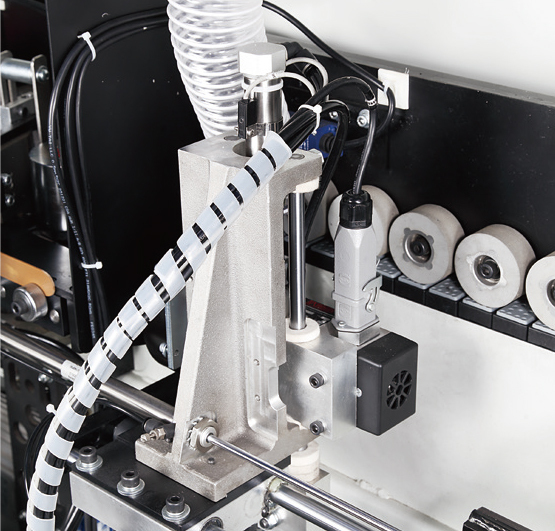

Rožkovací agregát:

Unikátní a inovativní design naší rožkovací jednotky pro zakulacení rohů, vám umožní získat perfektní rohy vašeho olepeného dílce. Jednotka se ovládá z ovládacího panelu, samozřejmě s možností volby, které rohy mají být zaobleny. Možnost výměny motoru s nástrojem R2 a R1. Motor s rádiusem R1 - 20.000,-Kč bez DPH.

Multirádiusové cidliny R2/R1:
Stírací jednotka jemně vyladí poloměr hrany a odstraní přebytečné lepidlo. Pro hrany 1mm a 2mm.

Nastavitelné z ovládacího panelu stroje.

Plošné cidliny:

Odstraňují přebytkové lepidlo z plochy dílce. Odstavení a aktivace z ovládacího panelu stroje.

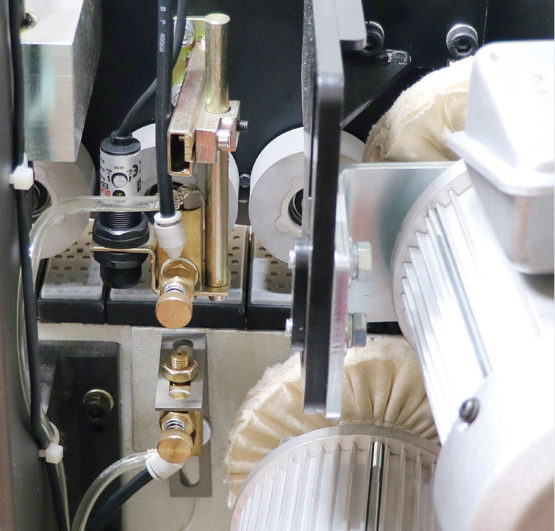

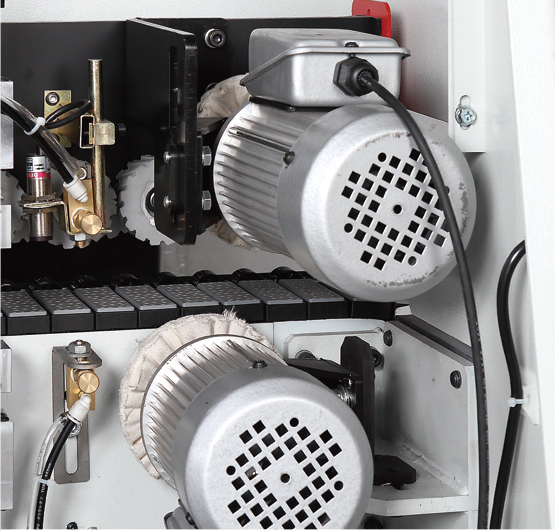

Leštící jednotka:
Na okrajích ABS a PVC zanechává vyleštěný povrch, odstraňuje jakékoli zbarvení na okrajích, což je zvláště patrné při práci s tmavými materiály. V kombinaci s ostřikem, který rozpouští zbytkové lepidlo.

Čistící postřikovací jednotka

Systém čisticího prostředku rozprašuje rozpouštědlo na horní a spodní stranu obrobků. Čisticí prostředek se instaluje před lešticí jednotku a na panelu se uvolňují zbytky lepidla.

Podávací pás:
Stabilní mechanismus podávání dílce se skládá z řetězu a sady hnacích válečků, které nezanechají na povrchu obrobku žádné škrábance.
